Montage Heckflügel

In diesem Blogbeitrag erklären wir euch Schrittweise wie Ihr den Flügel fachgerecht befestigt. Wir empfehlen die Montage durch geschultes Personal, gerne übernehmen wir das für euch in unserer Meisterwerkstatt

Benötigt werden folgende Werkzeuge:

•  Metallbohrer 6,5 mm
• Senkkopfbohrer
• Schrauben M6x20 (10.9) und Unterlagscheiben (Im Montageset enthalten)
• Teppichmesser
• Inbusschlüssel
• Winkeltrennschleifer
• Klebstoff mit Automotive Zulassung z.B. Sika Axxon Adekit A140

Montage des Flügels

Schritt 1: Heckklappe abkleben und Position des Heckflügels ausmitteln und anzeichnen.

Schritt 2: Heckklappe an den markierten Stellen bohren (6,5 mm Bohrung)

Schritt 3: Kabel entfernen und Heckklappe (roter Bereich) ausschneiden, um für die Verstärkungsplatten Platz zu schaffen.

Ansicht der ausgeschnittenen Heckklappe.

Schritt 4: Die Verstärkungsplatten werden nun zusätzlich mit Sika Axxon Adekit A140 verklebt (Konstruktionsklebstoff mit automotive Zulassung).

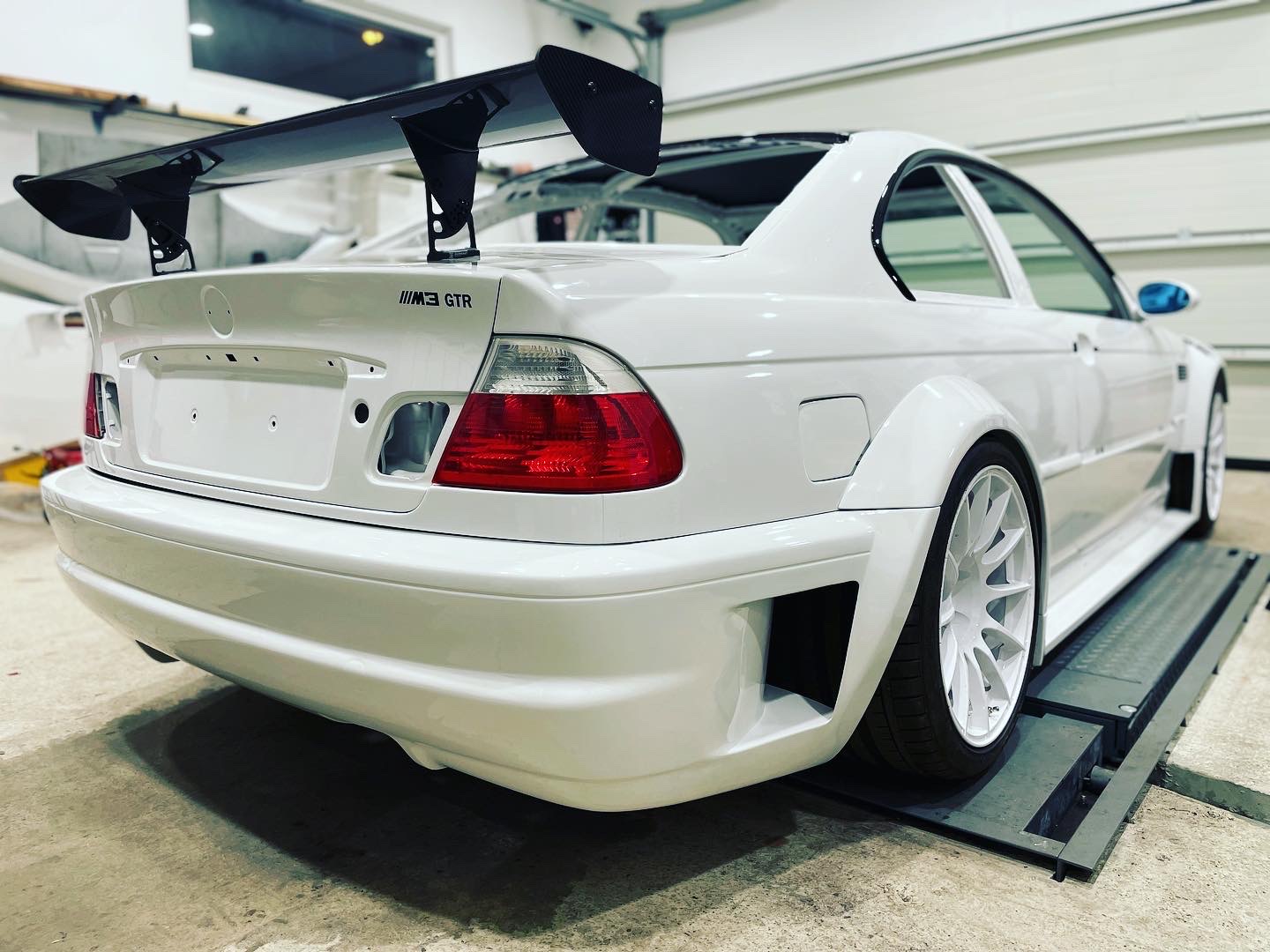

In diesem Schritt wird der Heckflügel montiert und mit VA Schrauben M6x20 (10.9) und Unterlagscheiben montiert und fest verschraubt (Anzugsmoment 15 Nm). Es empfiehlt sich auf der Blechinnenseite eine Kreisrunde Kleberschicht um die Bohrlöcher anzubringen um einem Wassereintritt vorzubeugen.

Überstehende Klebereste entfernen.

Um Rost vorzubeugen wurden die entsprechenden, bearbeiteten Stellen schwarz auslackiert.

Sollten noch Fragen offen sein, steht dir unser Support jederzeit zur Verfügung:

info@burkhart-engineering.com

Wir wünschen eine gute Fahrt und viel Spaß mit unserem Produkt
