CANchecked Data Display GEN 2 passend für F2x F3x F87 M2 F8x M3 M4 BMW

Die neue CANchecked GEN2 Multifunktionsanzeige für tiefgreifende Fahrzeuginformationen und optionale analoge Sensoren

Mit fahrzeugspezifischen Anschlusskabel und Halterung für BMW F2x F3x F8x – LHD Lüftungsblende(n)

Hinweis: Dieses Display wird mit einem herstellerspezifischen Anschlusskabel geliefert. Somit bleibt die OBD Dose weiterhin frei und es kann eine noch schnellere Abfragegeschwindigkeit und noch mehr Werte im Vergleich zu OBD Lösungen geboten werden. Die CANchecked Anzeigen funktionieren für eine Vielzahl von Fahrzeugen und Motoren mit OBD 2. Sollte Ihr Motor-Typ nicht funktionieren oder keine korrekten Werte anzeigen, dann ist Ihr Fahrzeug Protokoll noch nicht in der Anzeige implementiert. Aber innerhalb von zwei Arbeitstagen kann CANchecked die korrekte .tri Datei für Ihren Motor/Automodell hinzufügen. Kontaktieren Sie uns für weitere Informationen.

Die brandneue zweite Generation (GEN 2) der CANchecked-Displays bietet

• Verbesserte Grafik mit besserem Anti-Aliasing
• Wischen (swipen) statt Tippen
• Die Widgets sind genauer einstellbar
• Neue Warnung-Popup Funktionen

Was ist CANchecked? CANchecked Displays, Messgeräte, Software und Sensoren ermöglichen die visuelle Darstellung wichtiger Motordaten, wie Öltemperatur, Ladedruck, Lambda, Abgastemperatur etc. Dies kann entweder über Can Bus (abhängig von den ECU-Werten) oder über zusätzliche analoge Sensoren erfolgen.

Features:
– 2.8 Zoll kapazitives Touch-Display mit Einbaurahmen
– Steuertgeräte Werte können angezeigt werden (Adapterkabel im Lieferumfang enthalten)
– 8GB SD Speicherkarte
– Bis zu 10 frei konfigurierbare Anzeigeseiten
– Anschluss über die Junction Box im Fußraum (siehe Einbauanleitung)
– Zwei digitale und vier analoge Eingänge für 0 – 5V Sensoren (z.B. Öldruck, Kraftstoffdruck, Abgastemperatur (mit Adapter) und Ladedruck)
– Integrierter Schaltblitz
– Performance Meter (misst z.B. die Zeit von 100-200 km/h)
– Individuelle minimale und maximale Warnwerte
– Popup-Funktion bei Über- oder Unterschreitung von Warnwerten
– Bildschirmhelligkeit einstellbar (dimmt automatisch mit den Fahrzeuganzeigen)

Views:
– 10 Seiten freie Konfiguration
– Bis zu 17 Widgets pro Seite
– 10 verschiedene Widgets (Digitalzahl, Balken, Geschwindigkeit, Einzelzeiger, Log, Tableswitch, Bild (von SD-Karte), Zahl, Kreisanzeige, Haldex)
– Widgets per Drag’n’Drop verschiebbar und größenveränderbar
– Abhängig von den Widgets sind Farbanpassung möglich

Als Alternative steht der Online-Konfigurator DSS zur Verfügung. Hier können die Ansichten im laufenden Betrieb über USB konfiguriert werden.

Performance Monitor

• Die Hochgeschwindigkeits CAN-Integration ermöglicht Ihnen den Zugriff auf bis zu 64 Fahrzeugsensoren, die Sie in Echtzeit anzeigen können. Über den 2.8″-Touchscreen können Sie Sensoren im Handumdrehen austauschen und mit der DSS-Software benutzerdefinierte Bereiche und Warnmeldungen einrichten.

Seite umschalten mit dem Tempomatknopf

Driver Dynamics

Zugriff auf alle Daten aus dem Motorsteuergerät

Diagnose Funktion

Wischen Sie von einer beliebigen Seite nach unten, um den Fehlerspeicher sofort zu diagnostizieren. CANchecked kann die Fehler für den Motor im Klartext lesen, diagnostizieren und löschen.

Daten Loggen

• Einfacher Zugriff auf das Protokoll bei Bedarf und Speicherung auf der internen SD-Karte.

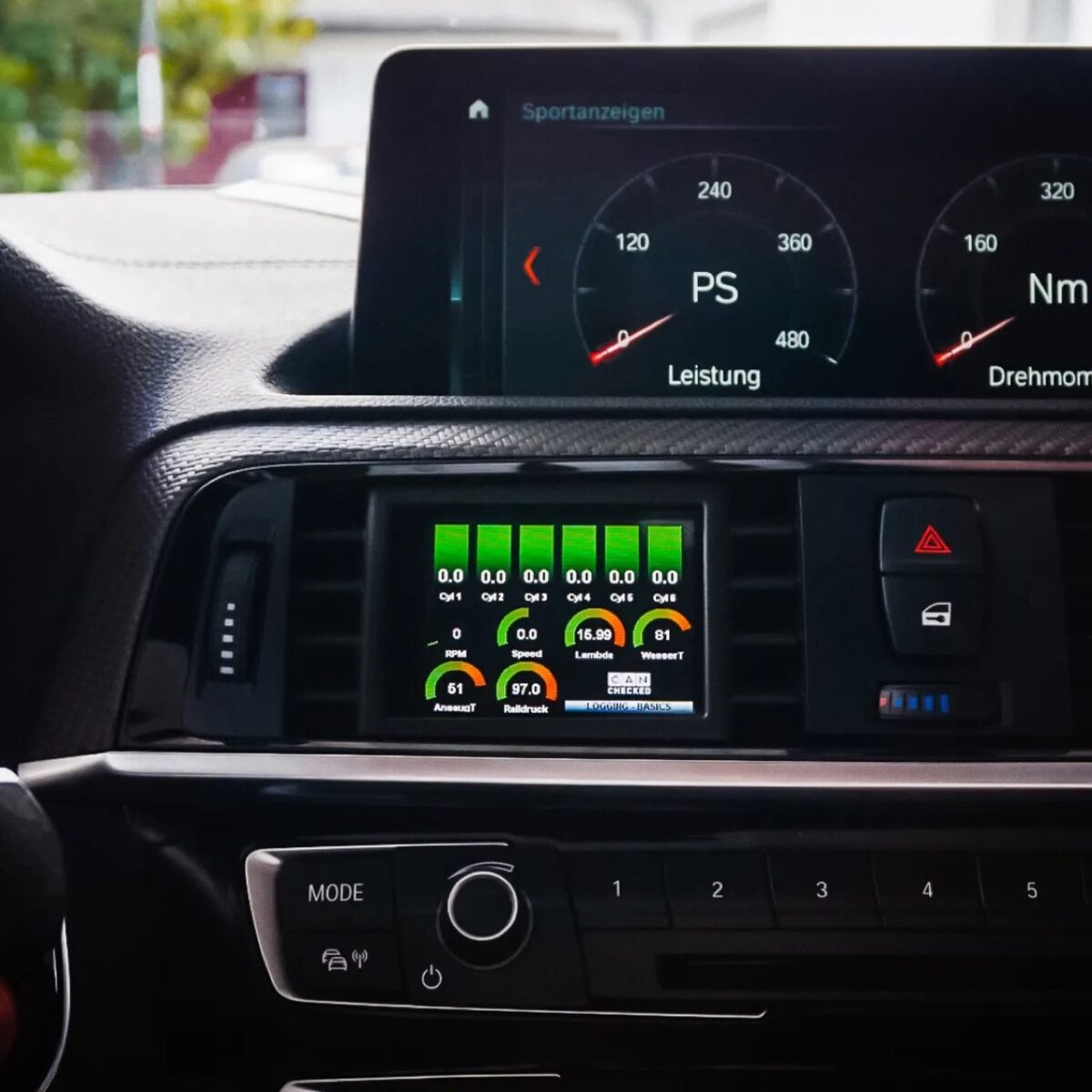

Plug & Play Installation

• CANchecked Displays mit fahrzeugspzifischen Einbaurahmen sind präzisions gefertigt und fügen sich perfekt in den Innenraum Ihres Fahrzeugs ein, ohne dabei die Funktionalität der Lüftungsanlage Ihres Fahrzeugs zu behindern.

Erweiterbare Funktionalität

• 4 analoge und 2 digitale Eingänge ermöglichen die Überwachung von Sensoren und Geräten anderer Hersteller. Zukünftige Lizenzen, die sich in der Entwicklung befinden, werden die Integration von Haldex Allrad Steuerungen, Wasser-Methanol Einspritzanlagen und Ethanol-Kraftstoffsystemen ermöglichen.

Anpassbare Bildschirmdarstellungen

• CANchecked wird mit sechs vorinstallierten Dashboards geliefert. Insgesamt zehn Darstellungseiten können mithilfe der mitgelieferten Software und der Bibliothek mit Widgets angepasst werden.

Ihre Daten, so wie Sie es wünschen!

• CANchecked kann bis zu zehn Seiten anzeigen und hat Zugriff auf bis zu 64 Sensoren Ihres Fahrzeugs. Verwenden Sie den Touchscreen, um zwischen den einzelnen Seiten zu navigieren und auszuwählen, welchen Sensor Sie anzeigen möchten. Benötigen Sie mehr Anpassungsmöglichkeiten? Sie können Ihre Ansichten personalisieren, indem Sie die Grafiken, Sensoren und Widgets mit Hilfe der mitgelieferten DSS-Software individuell anpassen. Wir haben vorab bereits einige Beispiele auf Ihr CANchecked Display geladen, um Ihnen den Einstieg zu erleichtern.

CANchecked optionales Zubehör:

• Eine breite Palette von Sensoren, wie Öl- und Wassertemperatur, Ladedruck, Öl- und Kraftstoffdruck, usw…
• Weitere fahrzeugspezifische Integrationen

Lieferumfang:

• fahrzeugspezifische Halterung / Einbaurahmen für Lüftungsgitter
• CANchecked 2.8 Zoll Display
• Fahrzeugspezische Anschlusskabel
• 8 GB Micro-SD Karte
• Micro-SD Karten Adpater
• Quickstart Guide

Falls verfügbar, sind Einbauanleitungen auf der CANchecked Website hinterlegt

Das Display kann über die Website individuell konfiguriert werden. Der dbc-Konverter für das Can-Bus-Protokoll und der Online-Konfigurator für die Widgets, wobei diese auch über das Touch-Display eingestellt werden können.
Der Temperaturbereich der Anzeige beträgt -10°C bis 70°C.
Als Spannungsversorgung werden 12V benötigt, 5V oder 24V sind optional möglich.

FAQ

Wird das Display im Lüftungsschacht heiß?
Nein. Die Bildschirme sind immer vor Wärme geschützt, die durch die Lüftungsschlitze strömt.
Funktioniert die Lüftungsdüse auch mit installiertem Display?
Ja, das tut sie. Wir entwickeln ständig Entlüftungslösungen, bei denen der Luftstrom durch spezielle Tunnel weiterhin am Display vorbeiströmt.
Kann ich das Aussehen der Anzeige, der Einheiten und Skalen ändern?
Ja! Mit den verschiedenen Widget-Packs und der Möglichkeit, eigene Grafiken hochzuladen, können Sie Ihre Anzeige komplett individualisieren.
Kann ich analoge Eingänge verwenden?
Ja, es gibt 4 analoge Eingänge. So können Sie Drücke, Temperaturen, etc. ablesen. Wir können auch komplette Pakete für das, was Sie brauchen, zusammenstellen!
Auf welche ECU-Daten kann CANchecked zugreifen?
Standardmäßig liefern wir mit Ihrem Display eine vorgefertigte TRI-Datei aus. Alle Sensoren, die abgefragt werden, sind hier definiert, z.B.:

• Temperaturen: Abgastemperatur, Motorwassertemperatur, Öltemperatur, Ansaugtemperatur, Außentemperatur, Kraftstofftemperatur, DSG Öltemperatur
• Drücke: Ladedruck, Umgebungsdruck, Kraftstoffdruck, Vorförderpumpe Druck
• Lambda / Gemisch: Lambdawert, Einspritzzeitpunkt, Kurzzeit-Lambdaregelung, Langzeit-Lambdaregelungt
• Sonstiges: Drehzahl, Luftmasse (g/s), Fahrzeuggeschwindigkeit, Drosselklappenwinkel, Gesamtzündwinkel, Zündwinkelreduzierung pro Zylinder, N75-Impulsrate in%, Spannung an Klemme 30, Ölstand, Drehmoment, Getriebe…
• Wenn Werte fehlen, können sie leicht hinzugefügt werden.

Kann ich das Aussehen der Grafik der Ladedruckanzeige an mein Fahrzeug anpassen?
Sie können die CANchecked Display Setup Software verwenden, um Ihre eigenen Grafiken hochzuladen. Sie müssen das folgende Format haben:

• Bildtyp: 24bit BMP file (R8 G8 B8)
• Größen: Hintergrund: 320 pixels X 240 pixels, Ladedruckanzeige: 240 pixels X 240 pixels, Tachometer: 160 pixels X 160 pixels
