DataDisplay – Update und Ă„nderung des Startbildschirms
Folgendes wird zum Software-Update und zum Änderung des Startbildschirm benötigt:
- Laptop mit Windows
- aktuelles Update
- optional ein neues Startbildschirmbild im JPG-Format
- GrĂ¶ĂŸe 400 x 240 Pixel fĂ¼r die Modelle E9x, E6x (hier könnt ihr das BE-Startbild in 400 x 240 herunterladen)
- GrĂ¶ĂŸe 480 x 320 Pixel fĂ¼r die Modelle E7x, E8x, F2x, F3x, F8x (hier könnt ihr das BE-Startbild in 480 x 320 herunterladen)

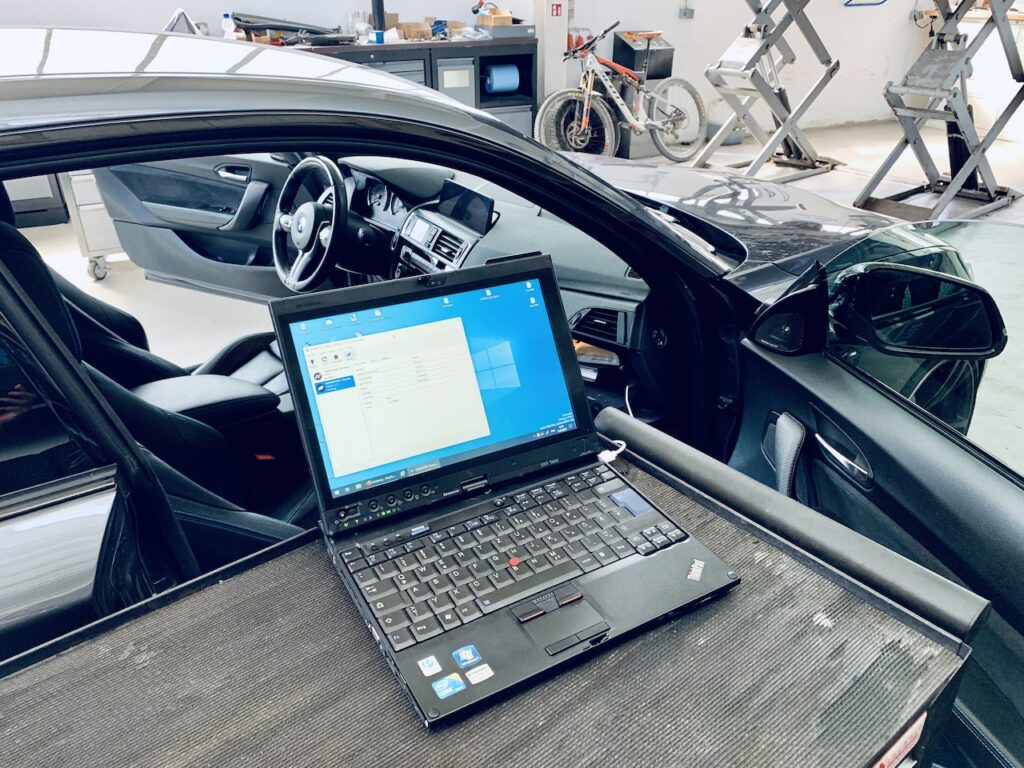

Laptop mit dem Fahrzeug verbinden
- Verbinde deinen Laptop mit Windows-Betriebssystem mit dem USB-Kabel des Datendisplays.
Starte den TyCommander

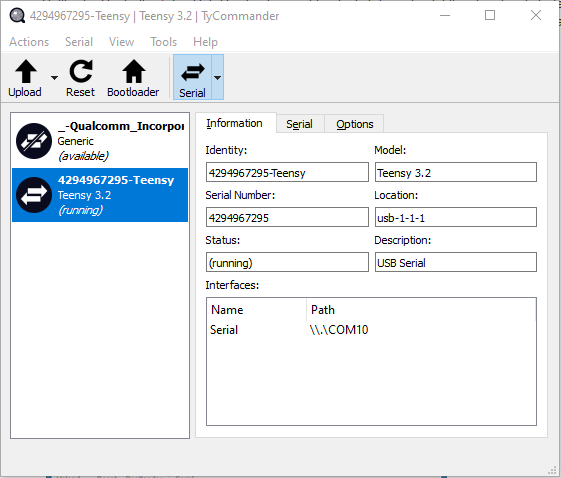

- Der heruntergeladene Ordner mit der aktuellen Software enthält auch den TyCommander. Diesen startest du und das angeschlossene Display taucht als „Teensy“ auf.
- Merke dir auf welchem COM-Port das Display erkannt wurde (der richtige Port wird später benötigt).

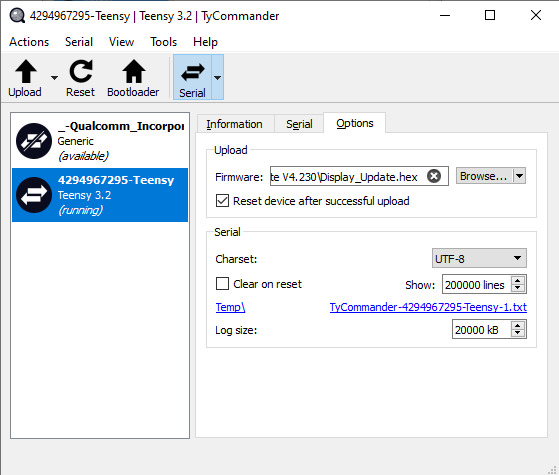

- Wähle oben den Reiter „Options“

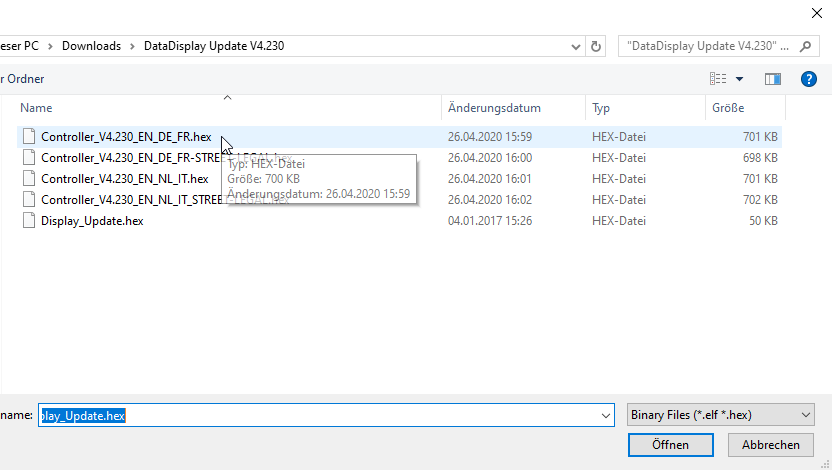

- unter „Browse…“ wählst du die „Display_Update.hex“-Datei aus dem Update-Ordner

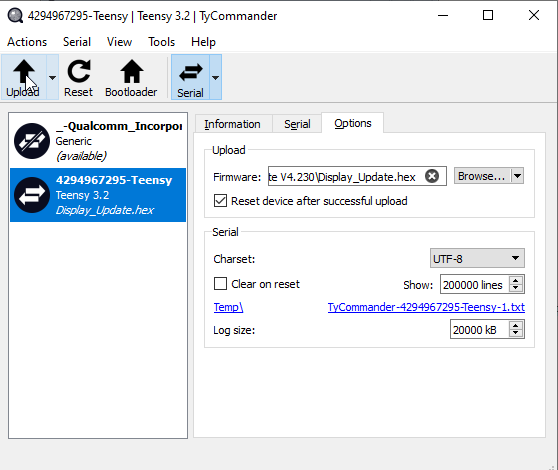

- Wähle „Update“ in der oberen Leiste des TyCommanders

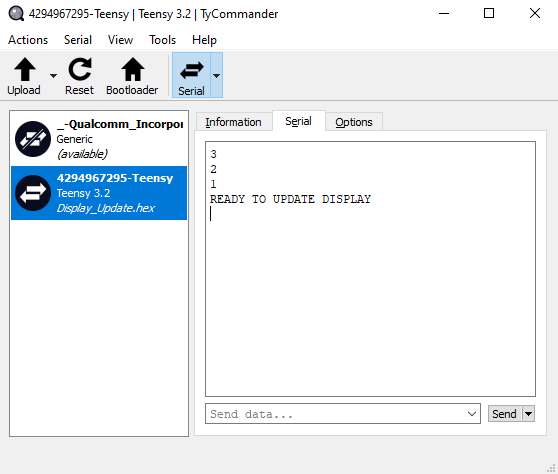

- Du kannst zum nächsten Schritt weitergehen, sobald unter dem Reiter „Serial“ der folgende Hinweis auftauchen:
Starte den Nextion-Editor

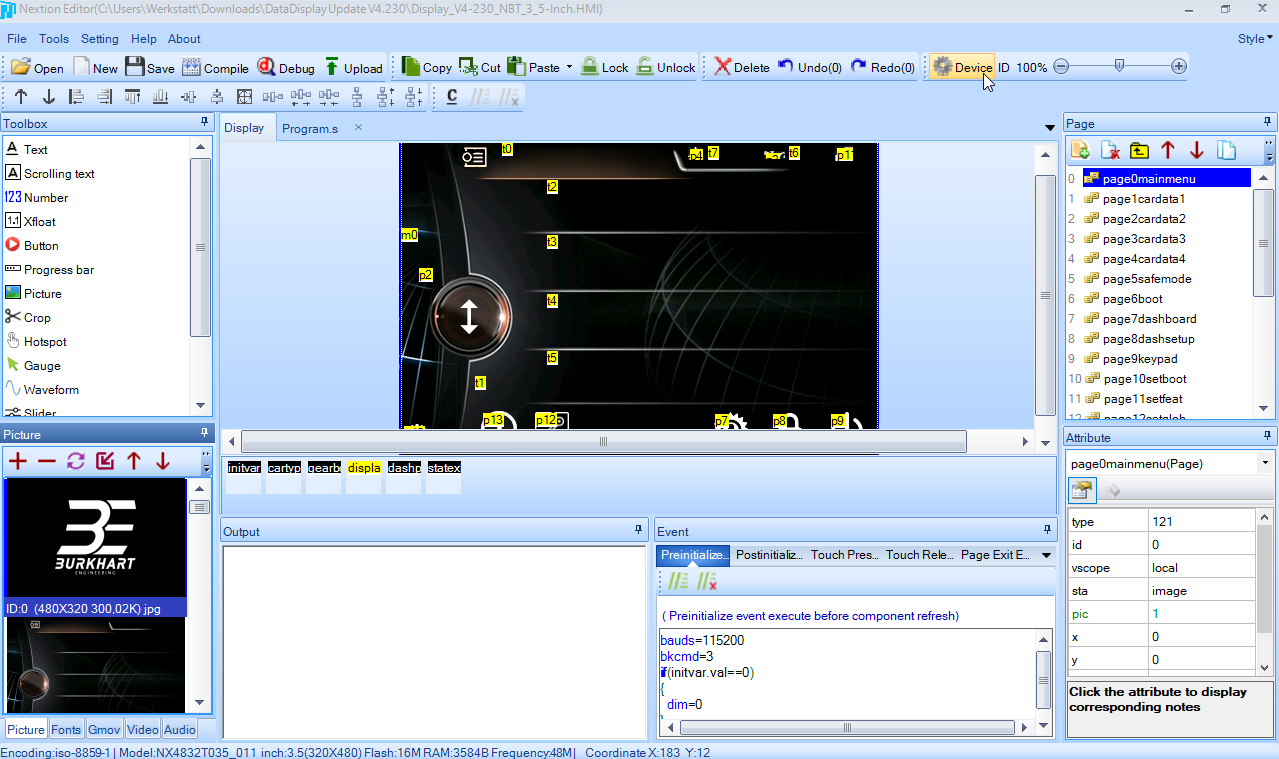

- Installiere und öffne den Nextion-Editor. Hier öffnest du die Displaysoftware entsprechend deiner DisplaygrĂ¶ĂŸe (3,2″ fĂ¼r die Modelle E9x, E6x und 3,5″ fĂ¼r die Modelle E7x, E8x, F2x, F3x, F8x). Zusätzlich gibt es noch unterschiedliche Designs zur Auswahl (CIC oder NBT).
Optional: Ă„ndere deinen Startbildschirm

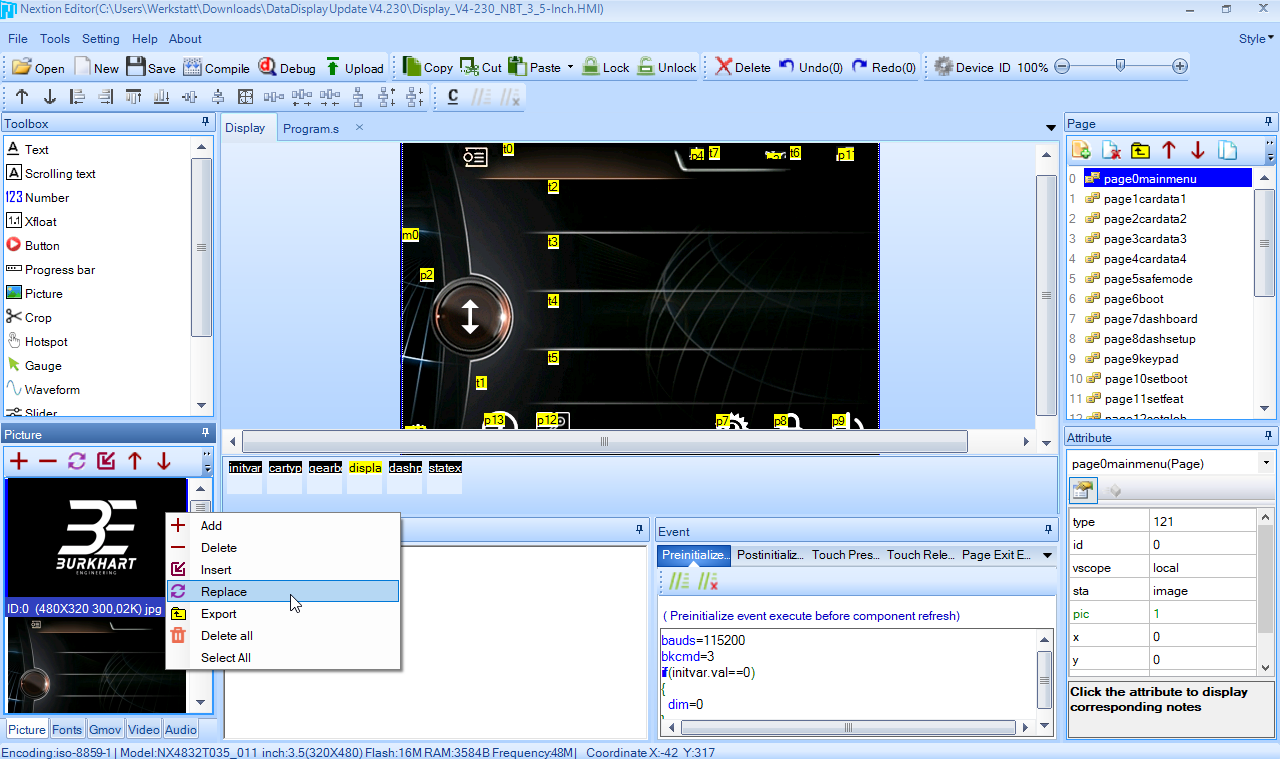

- Gehe mit der Maus auf das erste Logobild und mach einen Rechtsklick darauf.
- Wähle „Replace“ und such dein neues Bild im richtigen Format und in der richtigen GrĂ¶ĂŸe aus.
- GrĂ¶ĂŸe 400 x 240 Pixel fĂ¼r die Modelle E9x, E6x
- GrĂ¶ĂŸe 480 x 320 Pixel fĂ¼r die Modelle E7x, E8x, F2x, F3x, F8x
Optional: FĂ¼r Rechtslenker-Fahrzeuge

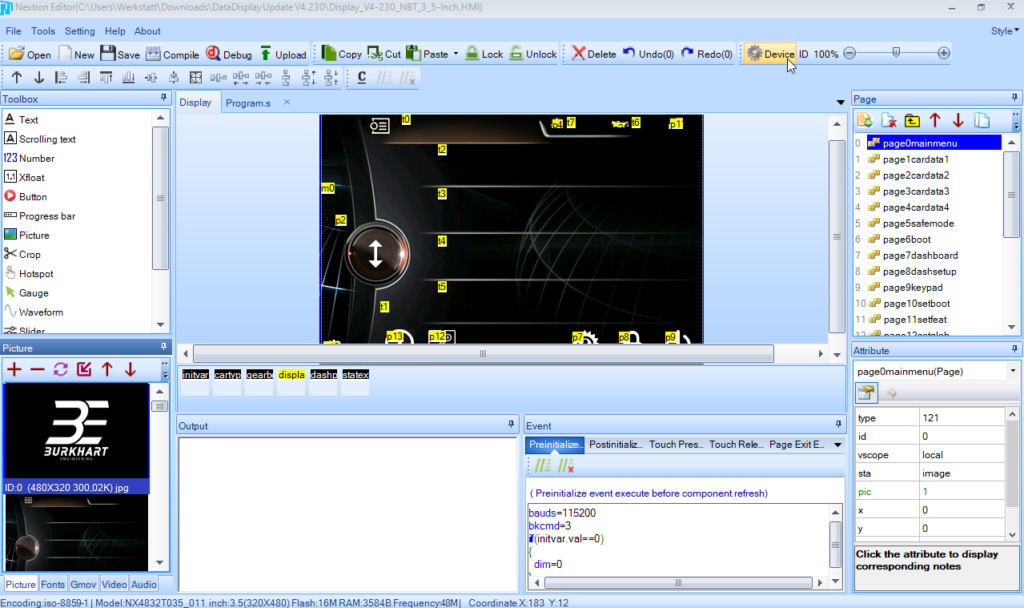

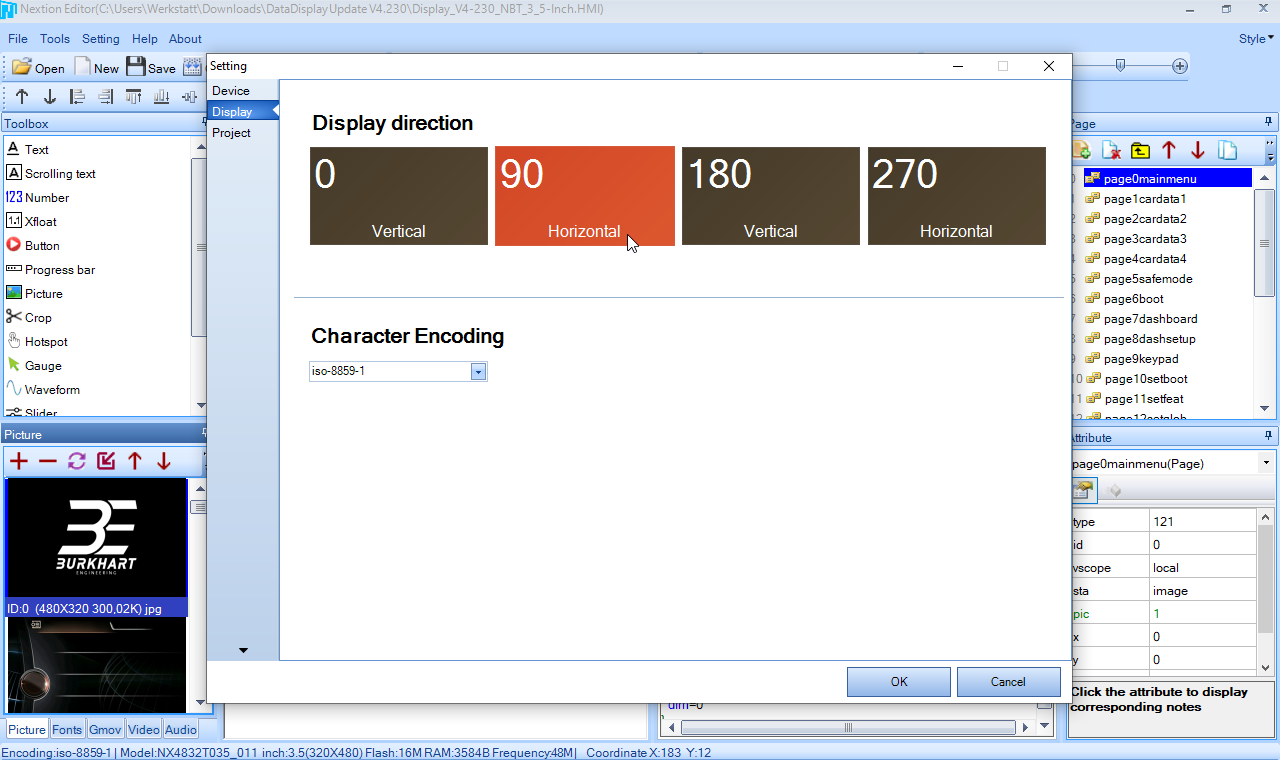

- Handelt es sich beim Display um eine Rechtslenkerversion, dann klicke „Device“ in der oberen Leiste des Editors.
- Hier muss die Bildschirmorientierung auf „90°“ gestellt werden.

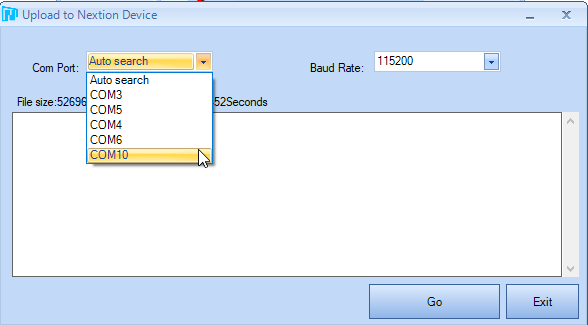

- Unter „Upload“ in der oberen Leiste öffnet sich ein neues Fenster. Hier wählst du den COM-Port, unter dem das Display anfangs im TyCommander angezeigt wurde.
- Mit „Go“ wird die Displaysoftware aufs Display geladen. Wenn im Fenster der Upload abgeschlossen ist, verlasse das Programm wieder.
Starte erneut den TyCommander
- Im letzten Schritt wird im TyCommander die neue Software des Controller aufgespielt. Wähle unter „Options“ und „Browse…“ die neue hex-Datei.
- Untergliedert in Sprachen und mit optionaler „Street-Legal“-Version (ohne manueller Ansteuerung der Auspuffklappe) kann die gewĂ¼nschte Variante geladen werden.
- Mit „Upload“ wird die Controllersoftware upgedated.

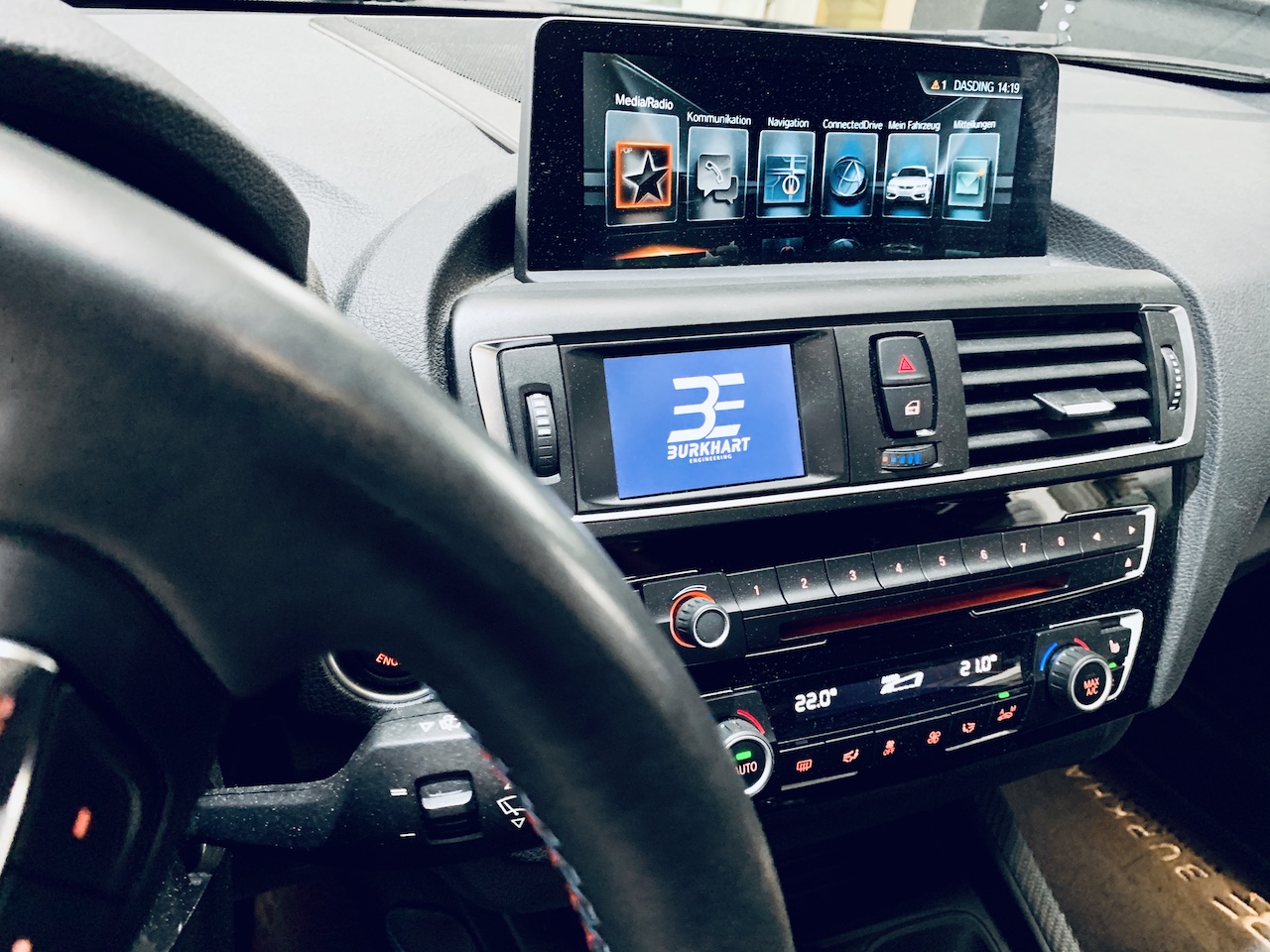

Jetzt kann das Display mit neuer Software wieder genutzt werden!
